Châssis de robot en aluminium à 4 roues motrices

Messagepar tiptop » Mer 22 Jan 2014 21:15

Montage du kit de châssis de robot en aluminium à 4 roues motrices.

Image.Image.Image

Composants utilisés

Contenu
Le châssis robotisé est proposé en kit complet :

Il comprend un châssis en aluminium, les 4 roues avec pneus en caoutchouc, la visserie, les supports de roue, les raccords d'axes
Image.Image.Image.Image.Image

Les pignons de réduction de la boîte de vitesse, les vis d'axes, la transmission, le boîtier à piles, deux moteurs à courant continu 5V
Image.Image.Image.Image.Image

Montage
Monter la boîte de vitesse des deux moteurs et mise en place sur le châssis :
Image.Image

Les supports de transmission sur l'arrière du châssis
Image.Image

Les axes se raccordent avec des tubes à visser, le pare-chocs avant
Image.Image

Montage des 4 pignons d'entraînement

Montage des 4 axes de roues avec les équerres (vue de dessus et de dessous)

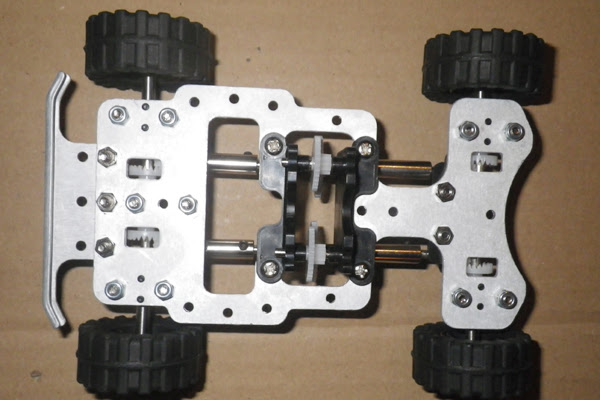

Montage des 4 roues (vue de dessus et de dessous)

Fixer les deux moteurs côte à côte sur le bloc
Image.Image

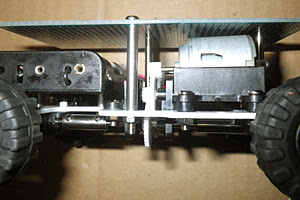

Mise en place des moteurs sur le châssis

L'entraînement des deux côtés

Prêt à rouler, une plaque de prototypage permet ensuite de rajouter ses propres composants électroniques dessus

Vous pouvez compléter ce châssis avec par exemple
